Thiết Bị Chống Tĩnh Điện Cho Nhà Máy Điện Tử Gồm Những Gì?

Chỉ một cú phóng tĩnh điện vài micro-giây cũng đủ để làm hỏng vĩnh viễn một con chip bán dẫn trị giá hàng triệu đồng – và điều đáng lo ngại là người lao động hoàn toàn không cảm nhận được. Đó là lý do vì sao kiểm soát thiết bị chống tĩnh điện cho nhà máy điện tử không còn là lựa chọn, mà là yêu cầu bắt buộc. Vậy một hệ thống ESD hoàn chỉnh gồm những gì? Bài viết dưới đây sẽ giải đáp chi tiết.

🛡️ Tại Sao Nhà Máy Điện Tử Cần Thiết Bị Chống Tĩnh Điện?

Trước khi đi vào danh mục cụ thể, doanh nghiệp cần hiểu rõ bản chất của vấn đề để đầu tư đúng hướng và đúng mức.

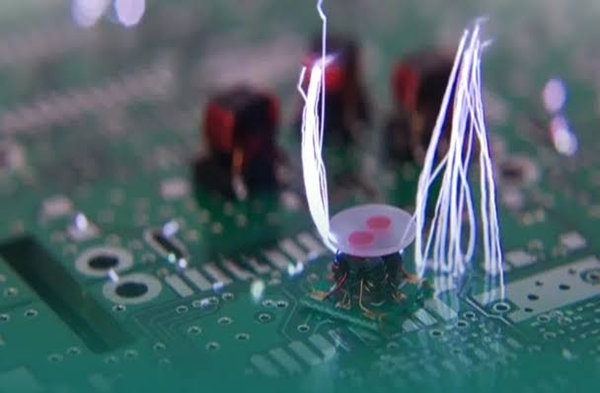

Hình 1: Tĩnh điện là mối đe dọa vô hình đối với các linh kiện điện tử nhạy cảm

🔹 Ngăn Ngừa Hư Hỏng Linh Kiện Điện Tử

IC, chip, PCB và bo mạch điện tử là những linh kiện cực kỳ nhạy cảm với điện áp tĩnh điện. Ngưỡng điện áp phá hủy của nhiều linh kiện CMOS hiện đại chỉ từ 100–200V, trong khi một người đi trên sàn thảm có thể tích điện đến hàng nghìn volt mà không hề hay biết. Một lần chạm tay không có thiết bị bảo hộ ESD có thể làm hỏng hoàn toàn linh kiện hoặc gây ra lỗi tiềm ẩn (latent defect) – loại lỗi nguy hiểm nhất vì không phát hiện được trong quá trình kiểm tra.

🔹 Giảm Tỷ Lệ Lỗi Sản Phẩm

Khi linh kiện bị tổn thương do ESD nhưng chưa chết hoàn toàn, chúng vẫn qua được khâu kiểm tra chất lượng (QA/QC) và chỉ phát sinh lỗi sau khi sản phẩm đến tay người dùng. Điều này làm tăng chi phí bảo hành, ảnh hưởng uy tín thương hiệu và gây thiệt hại về doanh thu. Trang bị hệ thống kiểm soát chống tĩnh điện đúng chuẩn giúp doanh nghiệp cắt giảm đáng kể tỷ lệ lỗi sản phẩm từ gốc rễ.

🔹 Đáp Ứng Yêu Cầu Khách Hàng Và Tiêu Chuẩn ESD

Phần lớn đối tác và khách hàng B2B trong ngành điện tử – đặc biệt là các tập đoàn đa quốc gia, nhà cung ứng cho Samsung, LG, Foxconn, Intel – đều yêu cầu xưởng sản xuất phải có hệ thống ESD được chứng nhận theo ANSI/ESD S20.20 hoặc IEC 61340. Không đáp ứng điều kiện này, doanh nghiệp sẽ mất cơ hội hợp tác hoặc bị loại khỏi chuỗi cung ứng.

🔹 Đảm Bảo Môi Trường Sản Xuất Ổn Định

Tĩnh điện không chỉ hại linh kiện mà còn hút bụi, gây nhiễu thiết bị đo lường và làm giảm độ chính xác của quy trình sản xuất. Hệ thống kiểm soát ESD toàn diện giúp duy trì môi trường sản xuất ổn định, đặc biệt quan trọng trong phòng sạch (cleanroom) và khu vực SMT.

🏭 Các Thiết Bị Chống Tĩnh Điện Trong Nhà Máy Điện Tử

Đây là phần cốt lõi của bài viết. Dưới đây là danh mục đầy đủ thiết bị chống tĩnh điện cho nhà máy điện tử được phân loại theo chức năng và vị trí sử dụng.

🔹 Quần Áo Chống Tĩnh Điện

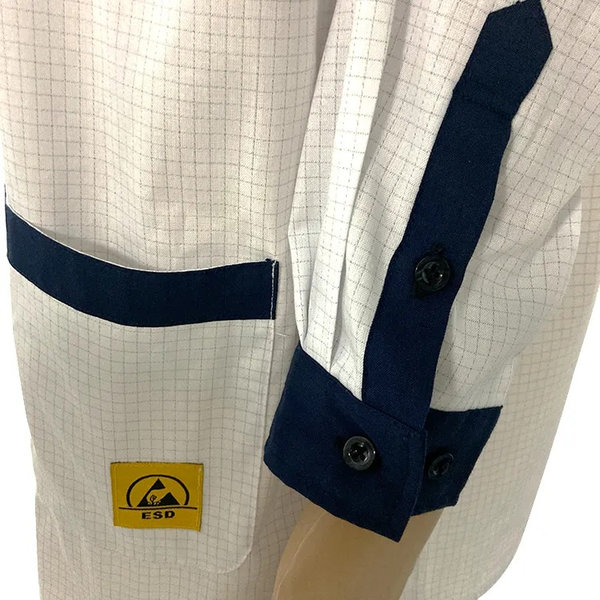

Hình 2: Quần áo chống tĩnh điện giúp phân tán điện tích an toàn

Quần áo chống tĩnh điện là lớp bảo vệ đầu tiên và phổ biến nhất trong các nhà máy điện tử. Được dệt từ vải polyester pha sợi carbon (hoặc sợi dẫn điện), quần áo ESD có khả năng phân tán và dẫn điện tích ra môi trường thay vì tích tụ trên cơ thể người mặc.

Vai trò chính:

• Hạn chế tích tụ điện tích trên cơ thể người lao động.
• Ngăn chặn điện tích từ quần áo thông thường truyền sang linh kiện.
• Được sử dụng phổ biến trong nhà máy điện tử và phòng sạch theo tiêu chuẩn ISO Class.

Yêu cầu kỹ thuật cần lưu ý: Điện trở bề mặt của vải ESD thường đạt 10⁵ – 10⁹ Ω/sq (theo tiêu chuẩn IEC 61340-5-1). Doanh nghiệp nên kiểm tra thông số kỹ thuật khi lựa chọn nhà cung cấp.

➡ Liên hệ ngay để nhận báo giá quần áo chống tĩnh điện số lượng lớn cho nhà máy của bạn.

🔹 Quần Áo Phòng Sạch Chống Tĩnh Điện

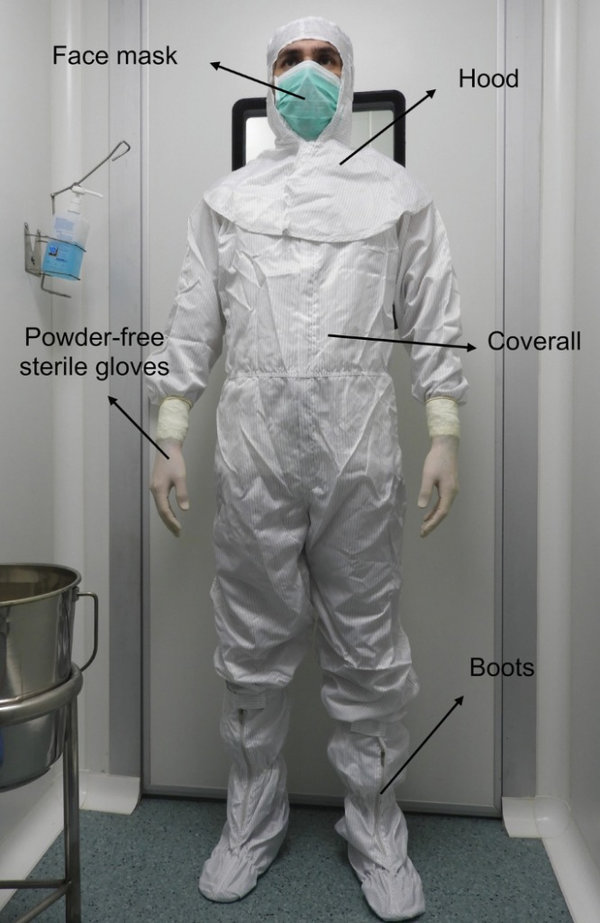

Hình 3: Đồng phục phòng sạch tích hợp khả năng chống tĩnh điện chuyên dụng

Đây là phiên bản nâng cao của quần áo ESD thông thường, được thiết kế đặc biệt cho môi trường phòng sạch – nơi không chỉ yêu cầu kiểm soát tĩnh điện mà còn phải hạn chế tối đa bụi và hạt lơ lửng.

Ứng dụng phổ biến trong các khu vực:

• SMT (Surface Mount Technology): Hàn và gắn linh kiện bề mặt đòi hỏi kiểm soát tĩnh điện và bụi đồng thời.
• PCB (Printed Circuit Board): Khu vực lắp ráp mạch in có nhiều linh kiện nhạy cảm.
• Bán dẫn (Semiconductor): Môi trường phòng sạch cấp cao nhất (ISO Class 5–7).
• Dược phẩm: Mặc dù không thuộc ngành điện tử, quần áo phòng sạch ESD cũng được sử dụng trong sản xuất dược phẩm tiêu chuẩn GMP.

🔹 Giày Chống Tĩnh Điện

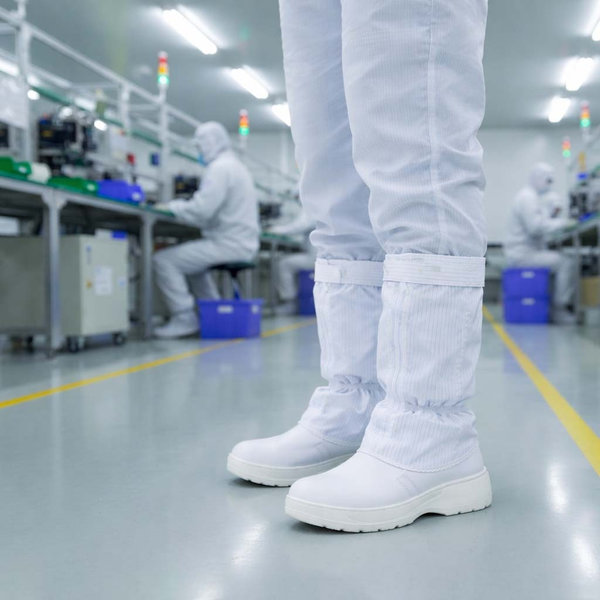

Hình 4: Giày chống tĩnh điện giúp hoàn thiện vòng tiếp địa hoàn chỉnh

Giày chống tĩnh điện (ESD footwear) đóng vai trò hoàn thiện vòng tiếp địa của người lao động. Khi kết hợp với sàn ESD hoặc thảm ESD có tiếp địa, giày ESD tạo ra đường dẫn điện tích an toàn từ cơ thể xuống đất.

Vai trò chính:

• Dẫn điện tích tích lũy trên cơ thể xuống sàn ESD theo đường kiểm soát.
• Hạn chế phóng tĩnh điện không kiểm soát khi người lao động di chuyển.
• Bảo vệ đồng thời người mang và linh kiện xung quanh.

Lưu ý chọn mua: Phân biệt rõ giày ESD (điện trở 10⁵–10⁷ Ω) và giày dẫn điện (conductive, điện trở < 10⁵ Ω). Loại phù hợp phụ thuộc vào tiêu chuẩn của từng khu vực sản xuất.

🔹 Găng Tay Chống Tĩnh Điện

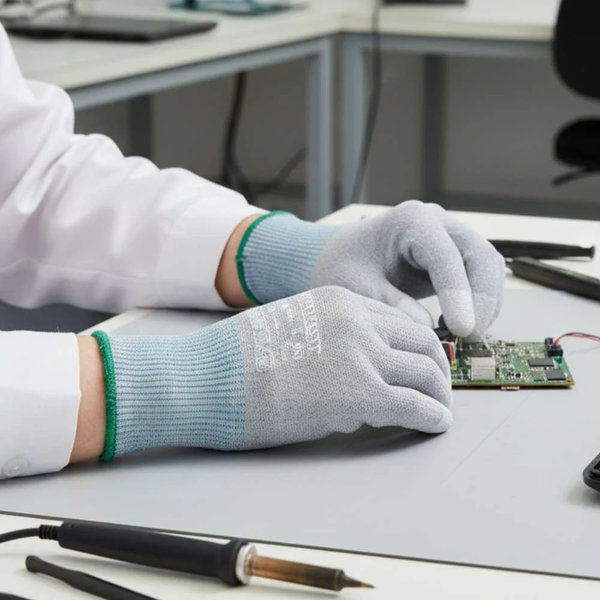

Hình 5: Găng tay ESD bảo vệ linh kiện khi tiếp xúc trực tiếp

Đôi tay là điểm tiếp xúc trực tiếp nhất với linh kiện điện tử, vì vậy găng tay chống tĩnh điện là thiết bị bảo hộ không thể thiếu trên mỗi vị trí thao tác.

Vai trò chính:

• Ngăn truyền điện tích từ ngón tay sang linh kiện hoặc PCB trong quá trình lắp ráp.
• Bảo vệ linh kiện khỏi mồ hôi, dầu và bụi từ tay.
• Duy trì độ chính xác trong thao tác với linh kiện nhỏ.

Lựa chọn phổ biến: Găng tay sợi carbon (carbon fiber gloves) và găng tay PU chống tĩnh điện được sử dụng rộng rãi nhất trong lắp ráp điện tử.

🔹 Vòng Đeo Tay Chống Tĩnh Điện

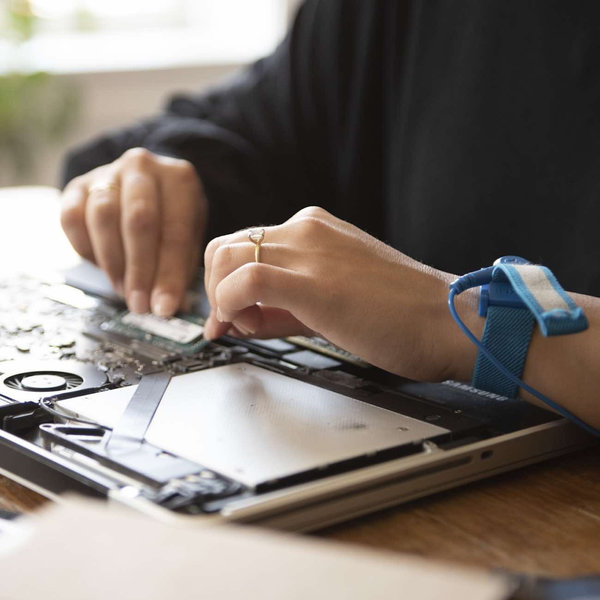

Hình 6: Vòng đeo tay ESD là giải pháp tiếp địa cá nhân tiết kiệm và hiệu quả

Vòng đeo tay chống tĩnh điện (ESD wrist strap) là một trong những giải pháp kiểm soát tĩnh điện phổ biến và tiết kiệm chi phí nhất. Thiết bị này kết nối cổ tay người lao động trực tiếp với hệ thống tiếp địa thông qua dây dẫn có điện trở 1MΩ để đảm bảo an toàn điện.

Ứng dụng:

• Sửa chữa điện tử: Kỹ thuật viên sửa chữa bo mạch, máy tính, thiết bị điện tử.
• Lắp ráp PCB: Vị trí thao tác tay với linh kiện nhỏ trên dây chuyền.
• Phòng kỹ thuật: Kỹ sư R&D tiếp xúc với nguyên mẫu và linh kiện thử nghiệm.

Lưu ý vận hành: Vòng đeo tay chỉ phát huy hiệu quả khi được kết nối đúng với điểm tiếp địa. Cần kiểm tra điện trở định kỳ bằng tester ESD wrist strap chuyên dụng.

🔹 Thảm Chống Tĩnh Điện

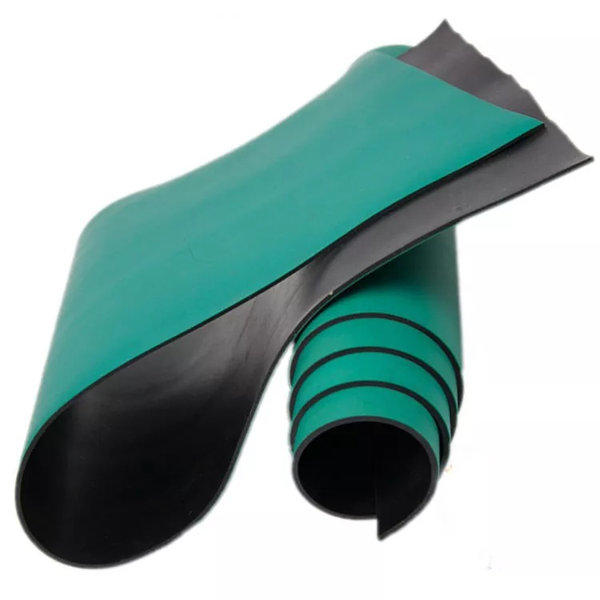

Hình 7: Thảm cao su ESD hai lớp chuyên dụng cho bàn thao tác

Thảm chống tĩnh điện (ESD mat) tạo ra bề mặt làm việc an toàn cho cả người lao động và linh kiện. Thảm được làm từ cao su hoặc vinyl đặc biệt có cấu trúc 2 lớp: lớp phân tán điện tích bên trên và lớp dẫn điện bên dưới, kết nối với dây tiếp địa.

Vị trí đặt thảm ESD:

• Bàn thao tác: Bảo vệ linh kiện đặt trực tiếp trên bàn.
• Khu vực lắp ráp: Sàn nhà khu vực EPA (ESD Protected Area).
• Khu vực kiểm tra sản phẩm: Ngăn điện tích phát sinh trong quá trình QA/QC.

🔹 Bàn Thao Tác ESD

Bàn thao tác ESD là một thiết bị chống tĩnh điện cho nhà máy điện tử chuyên dụng được tích hợp sẵn bề mặt chống tĩnh điện, giá cắm dây tiếp địa và điểm kết nối vòng đeo tay. Đây là giải pháp trọn gói cho mỗi trạm làm việc trong khu vực EPA.

Ưu điểm so với dùng thảm ESD rời: Kết nối tiếp địa được thiết kế sẵn, đảm bảo tính nhất quán. Bề mặt bàn đạt tiêu chuẩn điện trở ESD ngay từ khi xuất xưởng và thuận tiện hơn trong việc tổ chức không gian làm việc.

🔹 Khay Và Hộp Nhựa Chống Tĩnh Điện

Không chỉ khu vực thao tác cần được bảo vệ – linh kiện điện tử cũng cần được lưu trữ và vận chuyển trong bao bì chống tĩnh điện để tránh tích điện do ma sát (triboelectric charging).

Ứng dụng chính:

• Lưu trữ linh kiện: IC, chip, module điện tử trong kho hoặc tủ đựng.
• Vận chuyển bán thành phẩm: Trên dây chuyền, giữa các công đoạn hoặc giao hàng nội bộ.

Các loại phổ biến: Khay nhựa ESD (ESD tray), hộp nhựa ESD (ESD bin), túi chống tĩnh điện (ESD bag/shielding bag) và pallet ESD cho vận chuyển lô lớn.

➡ Xem ngay catalog thiết bị ESD đầy đủ tại trangthietbi.vn hoặc liên hệ để được tư vấn miễn phí.

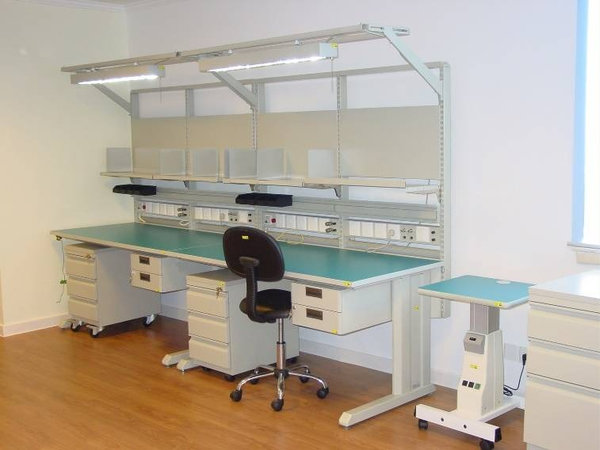

Hình 8: Trạm làm việc tích hợp đồng bộ bàn và khay nhựa chống tĩnh điện

📋 Bảng Tổng Hợp Thiết Bị Chống Tĩnh Điện Cho Nhà Máy Điện Tử

⚙️ Nhà Máy Điện Tử Nên Trang Bị Thiết Bị Chống Tĩnh Điện Theo Khu Vực Nào?

Mỗi khu vực sản xuất có mức độ rủi ro khác nhau, đòi hỏi việc phân bổ các thiết bị chống tĩnh điện cho nhà máy điện tử phải thật khoa học. Dưới đây là hướng dẫn phân bổ theo khu vực thực tế.

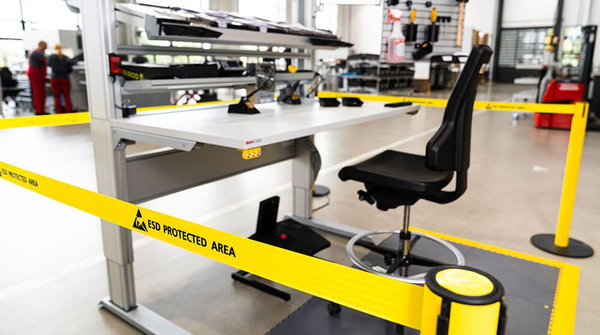

Hình 9: Lối vào khu vực kiểm soát chống tĩnh điện EPA tại nhà máy điện tử

🔹 Khu Vực SMT (Surface Mount Technology)

SMT là khu vực có mức độ rủi ro ESD cao nhất. Linh kiện dán bề mặt cực nhỏ và nhạy cảm, nhiệt độ hàn cao và máy móc hoạt động liên tục tạo ra môi trường dễ phát sinh tĩnh điện.

Thiết bị cần có:

• Quần áo phòng sạch chống tĩnh điện cho toàn bộ nhân sự.
• Giày ESD hoặc dép ESD theo tiêu chuẩn phòng sạch.
• Thảm ESD sàn toàn bộ khu vực.
• Bàn thao tác ESD tại mỗi trạm kiểm tra.
• Khay ESD để chứa bảng mạch qua các công đoạn.

🔹 Khu Vực Lắp Ráp

Khu vực lắp ráp (assembly) là nơi người lao động tiếp xúc trực tiếp nhiều nhất với linh kiện và bán thành phẩm. Cần trang bị bảo hộ ESD đầy đủ theo nguyên tắc toàn thân (head-to-toe ESD protection).

Thiết bị cần có:

• Quần áo chống tĩnh điện và giày ESD.
• Vòng đeo tay ESD tại mỗi vị trí thao tác cố định.
• Găng tay ESD cho công đoạn tiếp xúc trực tiếp linh kiện.
• Thảm ESD mặt bàn và sàn.

🔹 Khu Vực QA/QC

Kiểm tra chất lượng thường bị bỏ qua trong kế hoạch ESD, nhưng đây là nơi linh kiện được cầm nắm, đo lường và kiểm tra nhiều lần – tạo ra nguy cơ ESD không nhỏ.

Thiết bị cần có:

• Bàn thao tác ESD và thảm ESD bàn.
• Vòng đeo tay ESD cho kỹ thuật viên kiểm tra.
• Khay ESD để phân loại sản phẩm.
• Hộp ESD để đựng sản phẩm lỗi chờ phân tích.

🔹 Kho Linh Kiện Điện Tử

Kho không phải là khu vực sản xuất nhưng linh kiện lưu trong kho vẫn có thể bị hư hại do tĩnh điện tích lũy theo thời gian – đặc biệt khi bao bì không đạt tiêu chuẩn.

Thiết bị cần có:

• Túi chống tĩnh điện (shielding bag) cho linh kiện nhỏ lẻ.
• Khay và hộp nhựa ESD để lưu trữ có tổ chức.
• Kệ ESD bằng vật liệu không tích điện.
• Ít nhất 1 điểm tiếp địa tại khu vực xuất nhập linh kiện.

🔍 Tiêu Chuẩn Chống Tĩnh Điện Thường Gặp

Việc đầu tư hệ thống ESD cần được thực hiện theo đúng tiêu chuẩn quốc tế để đảm bảo hiệu quả và đáp ứng yêu cầu của đối tác.

🔹 ANSI/ESD S20.20

Đây là tiêu chuẩn ESD toàn diện nhất do ESD Association (Hoa Kỳ) ban hành. ANSI/ESD S20.20 quy định yêu cầu thiết lập chương trình kiểm soát ESD trong toàn bộ nhà máy, bao gồm vật liệu, thiết bị, quy trình và đào tạo nhân sự. Đây là tiêu chuẩn được yêu cầu phổ biến nhất trong chuỗi cung ứng điện tử toàn cầu.

🔹 IEC 61340

Bộ tiêu chuẩn quốc tế IEC 61340 (đặc biệt là phần IEC 61340-5-1 và 61340-5-2) quy định phương pháp kiểm soát tĩnh điện và thử nghiệm thiết bị ESD. Đây là tiêu chuẩn tham chiếu chính tại thị trường châu Âu và được nhiều nhà máy tại Việt Nam áp dụng.

🔹 ESD Protected Area (EPA)

EPA (Khu vực bảo vệ ESD) là khái niệm tổng thể chỉ vùng không gian được kiểm soát ESD toàn diện, bao gồm sàn ESD, bàn ESD, các thiết bị chống tĩnh điện cho nhà máy điện tử cá nhân và hệ thống tiếp địa đồng bộ. Việc thiết lập EPA đúng chuẩn là yêu cầu cơ bản trong bất kỳ chương trình ESD nào tuân thủ ANSI/ESD S20.20 hoặc IEC 61340.

⚠️ Những Sai Lầm Khi Trang Bị Thiết Bị Chống Tĩnh Điện

Nhiều doanh nghiệp đầu tư thiết bị ESD nhưng vẫn gặp sự cố vì mắc phải một hoặc nhiều sai lầm phổ biến sau.

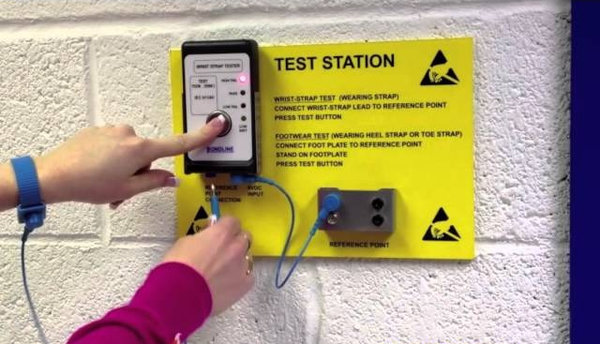

Hình 10: Kiểm tra định kỳ thiết bị ESD để tránh sai lầm trong kiểm soát tĩnh điện

Chỉ mua quần áo chống tĩnh điện: Quần áo ESD chỉ là một phần của hệ thống. Nếu không có giày ESD và sàn ESD tiếp địa, điện tích từ quần áo không có đường thoát an toàn – hiệu quả bảo vệ gần như bằng không.

Không có hệ thống tiếp địa: Toàn bộ thiết bị ESD chỉ phát huy tác dụng khi được kết nối với hệ thống tiếp đất (grounding) đúng chuẩn. Thiếu tiếp địa đồng nghĩa với việc đầu tư bị lãng phí hoàn toàn.

Không kiểm tra định kỳ: Vòng đeo tay ESD, thảm ESD và giày ESD đều có tuổi thọ và cần được kiểm tra điện trở định kỳ (tháng/quý). Một thiết bị đã hỏng điện trở nhưng vẫn còn hình thức là nguy cơ tiềm ẩn không thể phát hiện bằng mắt thường.

Sử dụng sản phẩm không đạt tiêu chuẩn: Thị trường có nhiều sản phẩm quần áo, thảm, găng tay được gọi là "chống tĩnh điện" nhưng không có CO/CQ hoặc kiểm định điện trở. Doanh nghiệp cần yêu cầu nhà cung cấp cung cấp thông số kỹ thuật và chứng chỉ xuất xứ trước khi mua.

💡 Kinh Nghiệm Chọn Nhà Cung Cấp Thiết Bị Chống Tĩnh Điện

Đối với doanh nghiệp, phòng mua hàng và quản lý xưởng, việc chọn đúng nhà cung cấp ảnh hưởng trực tiếp đến hiệu quả đầu tư ESD và chi phí vận hành lâu dài.

Tiêu chí lựa chọn nhà cung cấp thiết bị ESD uy tín:

• Cung cấp đầy đủ giải pháp ESD: Nhà cung cấp nên có đầy đủ danh mục từ quần áo, giày, thảm đến bàn ESD và bao bì – để doanh nghiệp có thể mua một đầu mối thay vì tìm nhiều nhà cung ứng khác nhau.
• Có CO/CQ đầy đủ: Chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) là cơ sở pháp lý để doanh nghiệp kiểm toán và chứng minh tuân thủ ESD với đối tác nước ngoài.
• Tư vấn theo mô hình nhà máy: Nhà cung cấp chuyên nghiệp không bán hàng đơn thuần mà phải tư vấn được sơ đồ phân bổ thiết bị ESD theo layout nhà máy của khách hàng.
• Hỗ trợ giao hàng toàn quốc: Với các tập đoàn có nhiều nhà máy ở các tỉnh/thành khác nhau, năng lực logistics là yếu tố quan trọng để đảm bảo cung ứng nhất quán.
• Báo giá số lượng lớn: Nhà máy thường mua thiết bị ESD theo lô (quần áo cho hàng trăm nhân công, thảm cho hàng chục bàn). Nhà cung cấp uy tín phải có chính sách giá hợp lý và linh hoạt cho đơn hàng B2B.

➡ Trangthietbi.vn là đơn vị cung cấp thiết bị chống tĩnh điện B2B trọn gói – có CO/CQ, tư vấn theo layout nhà máy, giao hàng toàn quốc và báo giá cạnh tranh cho đơn hàng số lượng lớn. Liên hệ ngay để được tư vấn miễn phí.

❓ Câu Hỏi Thường Gặp (FAQ)

Thiết bị chống tĩnh điện là gì? Thiết bị chống tĩnh điện (ESD equipment) là các sản phẩm, dụng cụ và vật liệu được thiết kế để kiểm soát, phân tán hoặc ngăn chặn sự tích tụ và phóng điện tích tĩnh điện trong môi trường sản xuất, bảo vệ linh kiện điện tử và người lao động khỏi tác hại của ESD.

Nhà máy điện tử cần những thiết bị chống tĩnh điện nào? Hệ thống thiết bị chống tĩnh điện cho nhà máy điện tử tối thiểu cần có: quần áo ESD, giày chống tĩnh điện, vòng đeo tay tiếp địa, thảm ESD và bàn thao tác ESD. Tùy theo từng khu vực (SMT, lắp ráp, QA/QC, kho), danh mục có thể bổ sung găng tay ESD, khay/hộp ESD và sàn ESD.

Quần áo chống tĩnh điện có thay thế được giày chống tĩnh điện không? Không. Quần áo và giày ESD có chức năng bổ sung cho nhau, không thay thế được. Quần áo ESD ngăn tích điện trên cơ thể, còn giày ESD tạo đường dẫn điện tích xuống sàn tiếp địa. Thiếu một trong hai, vòng kiểm soát ESD không hoàn chỉnh.

Thảm chống tĩnh điện có bắt buộc không? Có, trong các khu vực EPA (ESD Protected Area). Theo ANSI/ESD S20.20 và IEC 61340, tất cả bề mặt thao tác và sàn trong khu vực EPA đều phải đáp ứng tiêu chuẩn ESD. Thảm ESD là giải pháp kinh tế và hiệu quả nhất để đáp ứng yêu cầu này.

Bao lâu nên kiểm tra hệ thống ESD? Theo khuyến nghị của ESD Association, tần suất kiểm tra phụ thuộc vào từng thiết bị: vòng đeo tay ESD nên kiểm tra mỗi ngày trước ca làm việc; giày và thảm ESD kiểm tra định kỳ hàng tháng; toàn bộ hệ thống tiếp địa kiểm tra mỗi quý hoặc khi có thay đổi layout sản xuất.

📌 Đúc Kết & Định Hướng Đầu Tư

Hệ thống thiết bị chống tĩnh điện cho nhà máy điện tử không phải là chi phí phát sinh mà là khoản đầu tư bảo vệ chất lượng sản phẩm và uy tín doanh nghiệp trong dài hạn. Từ quần áo ESD, giày, găng tay, vòng đeo tay, thảm ESD đến bàn thao tác và khay nhựa ESD – mỗi thiết bị đóng vai trò cụ thể trong một hệ thống kiểm soát tĩnh điện tổng thể. Doanh nghiệp nên tiếp cận theo hướng xây dựng EPA toàn diện thay vì mua lẻ từng thiết bị, đồng thời lựa chọn nhà cung cấp có đủ năng lực tư vấn, chứng chỉ CO/CQ và hỗ trợ sau bán hàng.
